【設備構成】

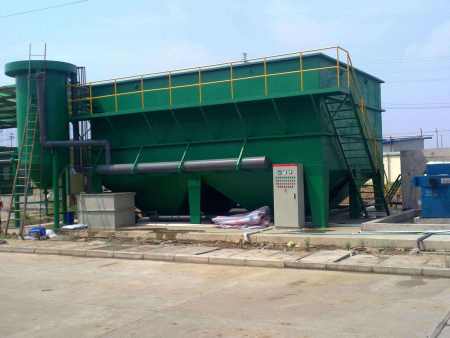

　　斜板沉淀器/斜管沉淀器，根據進出水的水流方向，主要分為三類：同向流(下向流)斜板沉淀池、異向流(上向流)斜板沉淀池、側向流斜板沉淀池。其中異向流(上向流)斜板沉淀器使用廣，水流從斜管沉淀池的斜板/斜管填料下部進水，水中的顆粒沉淀在斜板/斜管上，并順著傾斜的斜板/斜管向下滑入泥斗，分離后的清水自設備上部的集水裝置排出斜管沉淀器。
　　斜管填料一般為正六邊形，即六角蜂窩填料；斜板填料一般為平行板，亦可為正弦波形板。
　　【設備特點】

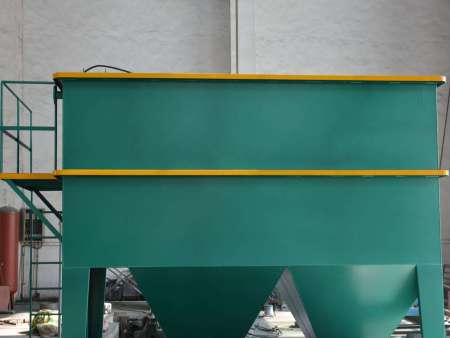

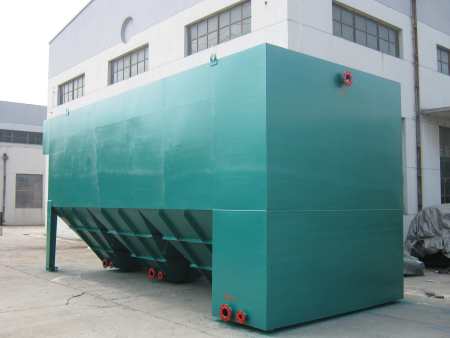

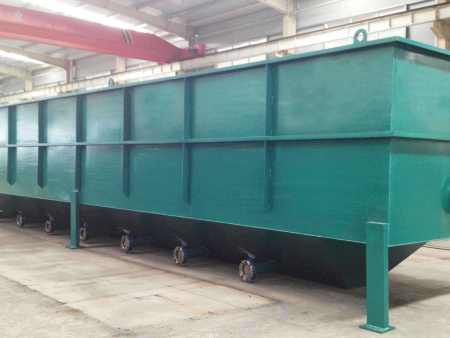

　　1、斜板沉淀器下部設有泥斗，積泥可自動落入渣斗，便于排泥，降低了清渣勞動強度。
　　2、根據水質情況和用戶要求，也可采用機械排泥，如螺旋輸送機排泥、刮泥機排泥等。
　　3、斜板沉淀器的占地面積小，僅為平流式沉淀池長度的1／4，沉淀效率可提高3-5倍。

     【規格參數】
　　1、斜板沉淀器的表面負荷：3～15m³/m²·h；
　　2、斜板澄清器的面積系數μ：0.7～0.8；
　　3、斜管澄清器的傾斜角θ：一般為60°；
　　4、斜管沉淀池的斜板、斜管長度：一般為1000mm；
　　5、斜管澄清器的水力停留時間：25～60min；

     【尺寸規格】
　　根據客戶水質的沉降性能、表面負荷、停留時間，具體斜板澄清器/斜管澄清器設備的規格尺寸。
